Ein Lineal-Anschlag ist ein sehr hilfreiches Werkzeug. Er ermöglich nicht nur das präzise Anzeichnen von Abständen zu einer Bezugskante, sondern erweist sich auch beim Ausrichten und Anlegen von Werkstücken zueinander als sehr praktisch. Wir bauen eine bisher unberücksichtigte DELUXE Version des beliebten Werkzeuges, das Liebhaber von edlen, schönen und einzigartigen Werkzeugen erfreuen möchte.
Er ist mit einem Zahnradmechanismus zur definierten Maßeinstellung ausgestattet. Zudem erleichtert ein Vergrößerungsglas mit Indexfaden das Ablesen der Skala. Das verwendete Riegelahorn-Holz in kontrastreicher Kombination mit Ebenholz und Messing, verleihen dem DIY Werkzeug einen hochwertigen und edlen Charakter.
Wir wünschen viel Freude beim Nachbau!

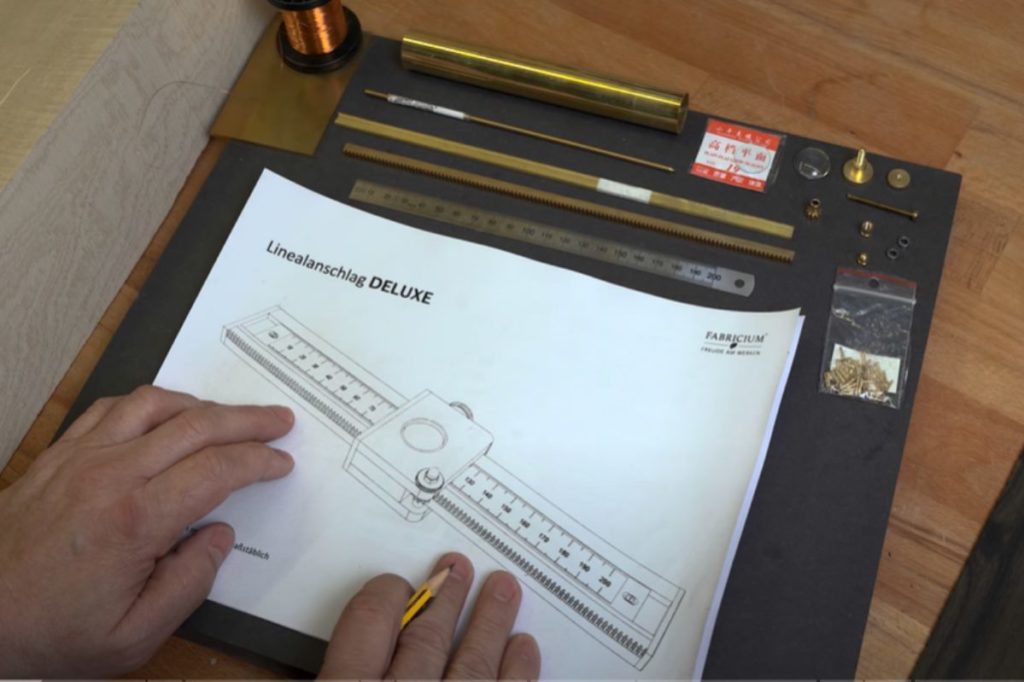

Im YouTube Video findet Ihr die Übersicht der Bauteile ab 1:59. Zudem stehen der Bauplan und die Stückliste zu Verfügung.
Zu diesem Projekt gibt es zudem einen passenden Materialsatz.
Holz
Messingmaterial
Messing Flachmaterial: 3 x 40 x 50 mm (H x B x L)
Messing Flachmaterial: 2 x 5 x 250 mm (H x B x L)
Messing Rundmaterial: Ø 3 mm, ca. 100 mm
Messingrohr: Ø außen 22 mm, Ø innen 19 mm, ca. 50 mm
Zahnstange Messing: Modul 0.7, 4 x 6 x 250 mm (H x B x L)
Stirnzahnrad Messing: Modul 0.7, 10 Zähne, Ø innen 3 mm
Schrauben, Muttern, etc.
Rändelschraube Messing: M4 x 10
Rändelmutter Messing: M3, flache Bauform
Hutmutter Messing: M3, DIN 917
Zylinderschraube Messing: M3 x 35
Holzschraube Messing: 1.6 x 8, Senkkopf, DIN 97
Senkkopfschraube Messing: M2 x 5
Madenschraube: M2 x 3, Innensechskant
Gewindeeinsatz Messing: M2, 4 mm Länge
Gewindeeinsatz Messing: M4, 6 mm Länge
Weitere Komponenten
Stahllineal: 200 mm Skala, 0.5 mm dick, 13 mm breit
Glaslinse: Ø 20 mm
Abdeckglas: Ø 19 mm, 0.15 mm dick
Kupferlackdraht: Ø 0.15 mm, ca. 50 cm Länge
Miniatur-Kugellager: MR 63 ZZ 3 x 6 x 2.5
Neben den üblichen Handwerkszeugen und Maschinen zur Holzbearbeitung, sind für dieses Projekt ein paar „besondere“ Werkzeug notwendig:
*Diese liegen dem Materialsatz bei
Kleben mit UV Kleber fand ich sehr nützlich, da man nach der richtigen Platzierung der Linse, den Kleber sehr schnell aushärtet und man gleich weiter arbeiten kann.
